· 產品介紹

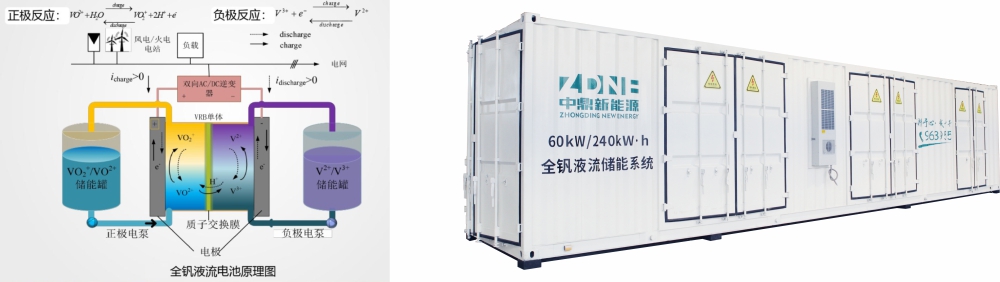

全釩液流電池是一種以釩為活性物質呈循環流動液態的氧化還原電池。釩電池電能以化學能的方式存儲在不同價態釩離子的硫酸電解液中，通過外接泵把電解液壓入電堆體內，在機械動力作用下，使其在不同的儲液罐和半電池的閉合回路中循環流動，采用質子交換膜作為電池組的隔膜，電解質溶液平行流過電極表面并發生電化學反應，通過雙電極板收集和傳導電流，從而使得儲存在溶液中的化學能轉換成電能。

釩電池作為儲能系統使用，具有以下特點：

1、電池的輸出功率取決于電池堆的大小，儲能容量取決于電解液儲量和濃度，設計非常靈活，增加儲能容量便捷，只要增大電解液儲存罐的容積或提高電解質濃度；

2、釩電池的活性物質存在于液體中，電解質離子只有釩離子一種，故充放電時無其它電池常有的物相變化，電池使用壽命長；

3、充、放電性能好，可深度放電而不損壞電池；

4、自放電低，在系統處于關閉模式時，儲罐中的電解液無自放電現象；

5、釩電池選址自由度大，系統可全自動封閉運行，無污染，維護簡單，操作成本低；

6、電池系統無潛在的爆炸或著火危險，安全性高；

7、電池部件多為廉價的碳材料、工程塑料，材料來源豐富，易回收，不需要貴金屬作電極催化劑；

8、能量效率高，可達75%~80%，性價比非常高；

9、啟動速度快，如果電堆里充滿電解液可在2min內啟動，在運行過程中充放電狀態切換只需要0.02s。

· 儲能產業應用

發電側儲能：

發電側儲能意義：參與火儲聯合調頻，穩定輸出功率；新能源發電配儲，平抑出力波動，提高消納、負載調節、提高能源的平滑間歇性、提高新能源消納、提高電網備用容量。

輸配電儲能：

輸、配電側儲能意義：調峰、二次調頻、冷備用、黑啟動、提高電能質量、降低線路損耗、提高配電設備利用率。

用戶側儲能：

用戶側儲能意義：用戶側的峰谷套利、需量管理、動態擴容，離主電網絡較遠的無電、弱電地區，需要自建電網，可采用儲能作為解決方案，4G/5G 基站供電；風景區驛站供電；森林監控站供電；油田采油站供電；高速加油站供電等。

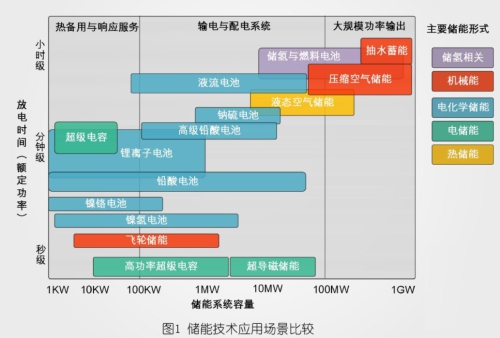

技術應用場景比較：

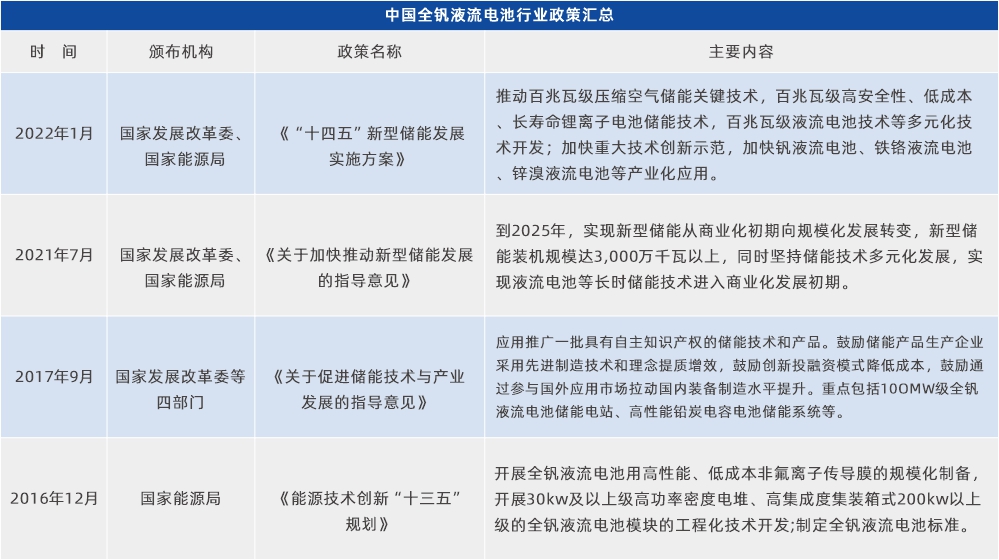

· 全釩液流電池行業發展政策

2021年7月，國家發改委、能源局發布的《關于加快推動新型儲能發展的指導意見》中明確提出要堅持儲能技術多元化，實現液流電池長時儲能技術進入商業化發展初期；2022年1月發布的《“十四五”新型儲能發展實施方案》提出加快重大技術創新示范，加快釩液流電池、鐵鉻液流電池、鋅溴液流電池等產業化應用。

· 主要產品

公司主要產品氟離子膜、釩電池電堆、釩電解液、釩電池儲能系統。高性能全氟離子膜、高活性電極、低流阻、低自放電、高能效電堆、高比能寬溫釩電解液以及釩電池全系統模塊化等方面專業領先水平的專利技術。

氟離子膜：

全氟離子膜作為釩電池、燃料電池、離子膜電解槽的核心材料，溶液鑄膜法生產全氟離子膜，技術工藝簡單、生產設備便宜、可實現全氟離子膜的再生循環利用、膜成本低、結晶度高、拉伸模量大、各向同性、壽命長，是釩電池、燃料電池、離子膜電解槽的理想選擇。

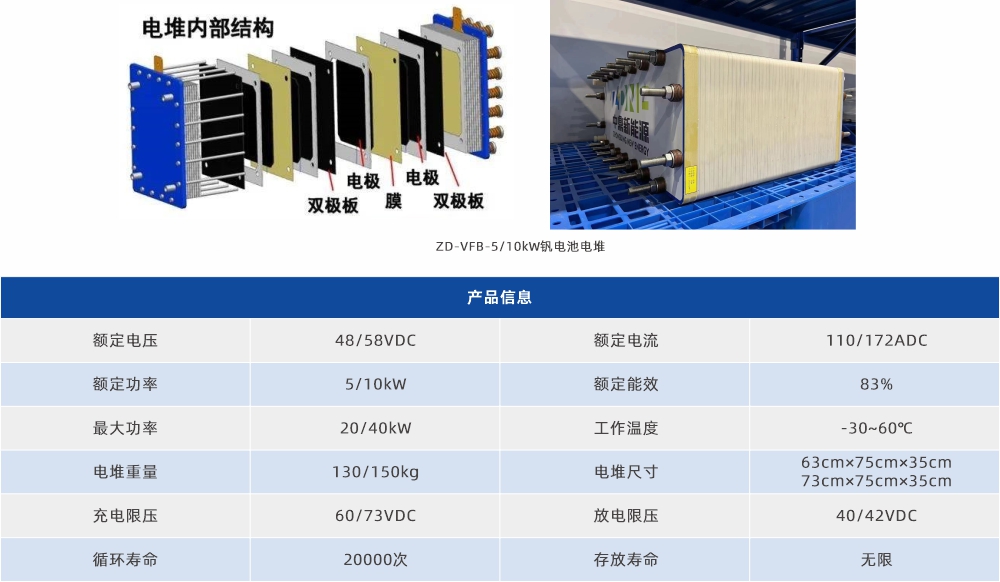

釩電池電堆：

采用其行業領先的全氟離子膜、高活性電極和新型低流阻、低自放電、高能效電堆，電流密度高（>150mA/cm2功率密度高（200mW/ cm2）、能量效率高（>83%@200 mW/cm2）、模塊程度高、生產成本低、循環壽命長（>18000次）；

釩電解液：

公司釩電解液專利配方獨特、成本低、能量密度高，電導率高、工作溫度寬（-30~60℃，無需額外增加制冷制熱系統）、充放電過程中釩離子遷移少、液位變化小，很好地解決了正、負極電解液的平衡問題和能量衰減問題，是釩電池的理想選擇。

· 儲能系統耦合方案

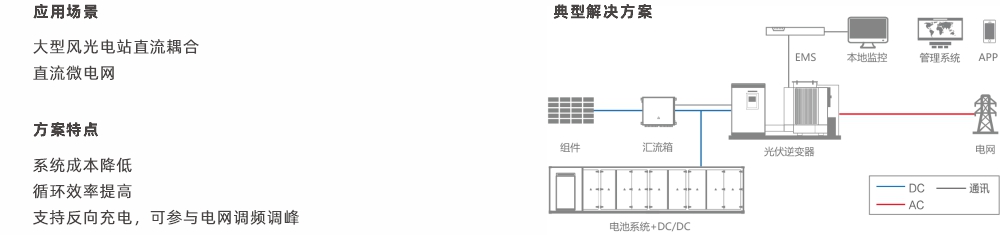

直流耦合方案：

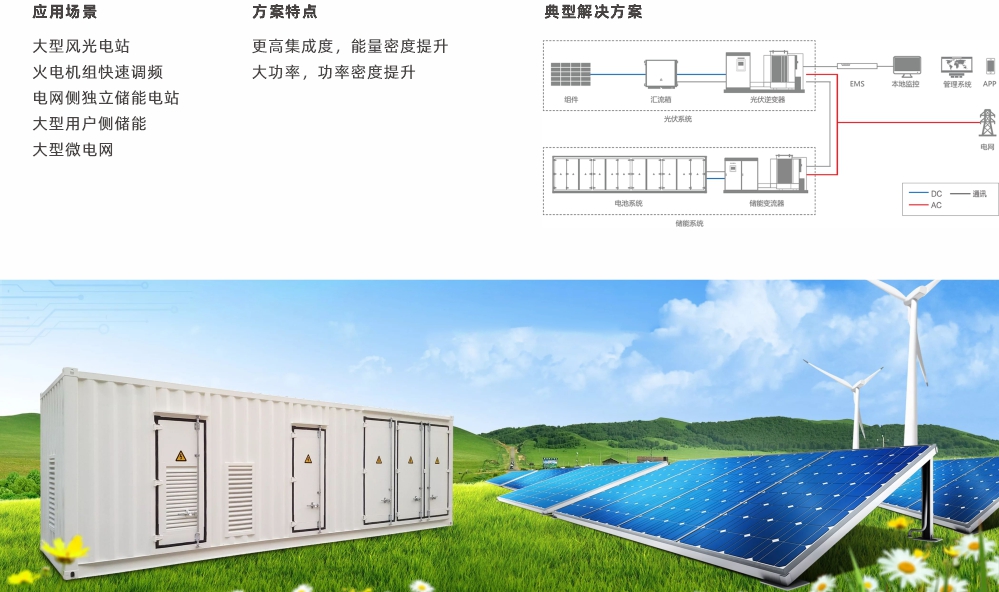

交流耦合方案：

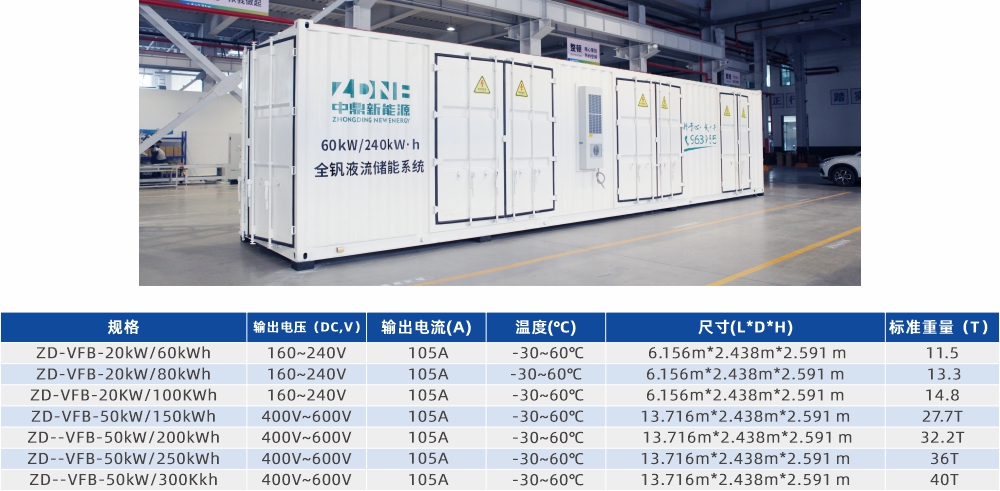

· 釩電池集裝箱儲能系統

全釩液流電池行業發展政策：

釩電池具有功率密度高，能量效率高，電解液工作溫度寬，模塊化程度高等特點，全壽命成本遠低于鉛酸，鋰電等傳統電池，是光伏發電，風力發電，智能電網，谷電峰用，通信基站，備用電源，電動汽車快充的最佳選擇。

儲能系統以全釩液流電池為儲能元件，可組合擴容為 MW 級全釩液流電池儲能系統，具有可移動可擴容、長壽命、高安全等特性，特別適合大工業用戶，用電質量高的大電力用戶，獨立供電用戶。

· 主要產品介紹

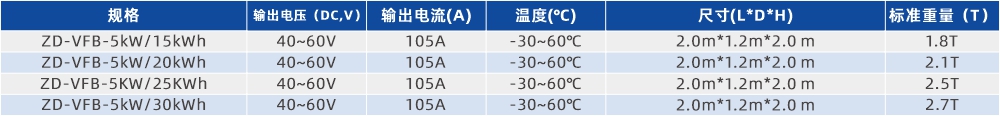

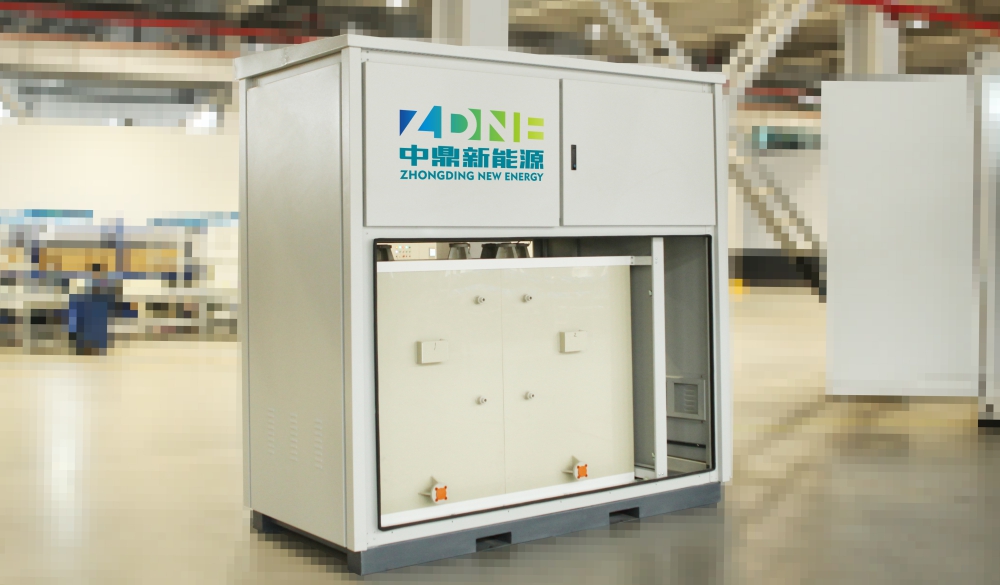

ZD-VFB-5KW模塊化全釩液流電池儲能系統：

ZD-VFB-5KW/xxx KWh全釩液流電池儲能模塊，可根據用戶需求配置不同容量，適合于家庭儲能、通信基站、警亭儲能、市政照明等場合，具有高安全、長壽命、高性價比的特點。

性能特點：

安全性高，核心部件壽命長，系統效率高，循環次數20000次，n=75%，DOD=95%

串并聯靈活，便于快速構建大容量?jī)?chǔ)能系統，直流并聯，紋波及耐壓見DC/DC接口規范

電解液殘值高，生命周期成本低，運維成本低，環保易回收，殘值回收約占成本35%~45%

輸出功率和容量相互獨立，出廠前預裝，可定制，持續供電時間2h~6h
